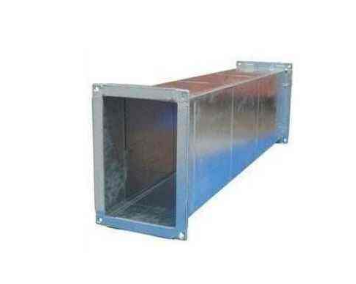

1、管道工程量計算。風管制作安裝按圖示不同規格以展開面積計算,不扣除檢查孔、測定孔、送風口、吸風口等所占面積,定額計量單位為“10m2”。
圓管F=ADL
矩形管F=SL
式中:F一不銹鋼風管展開面積(m2)
D—圓形風管直徑
S—矩形風管周長
I一管道中心線長度
A一表示314
■工程量計算時,klhb.cc/pclass/?classa=1&classb=1" target="_blank">不銹鋼風管長度一律以施工圖中心線為準(立管與支管以其中心線交點劃分),包括彎頭、三通、四通、變徑管、天圓地方等管件的長度,但不包括部件(如閥門)所占長度。直徑和周長按設計圖示尺寸為準展開,咬口重疊部分
已包括在定額內,不得另行增加。
■計算不銹鋼風管長度時,應扣除的部件長度為:蝶閥L=150m;對開式多葉調節閥L=210m;圓形風管防火閥L=D+240mm(D為風管直徑);矩形風管防火閥L=B+240m(B為風管高度);止回閥L=300m;密閉式斜插板閥L=D+200m(D為風管直徑)
2、風管導流葉片的工程量均按圖示葉片面積計算。
3、柔性軟風管安裝工程量按圖示管道中心線長度以“m”為單位計量,柔性軟風管閥門安裝以“個”為單位計量
4、軟管(帆布接口)制作安裝工程量,按圖示尺寸以“m”為單位計量
5、風管檢查孔工程量,按定額附錄四“國際通風部件標準質量表”計算
6、風管測定孔制作安裝工程量,按其型號以“個”為單位計量。
通風空調管道、設備筒體刷油及絕熱工程
通風空調管道、設備筒體刷油及絕熱工程應執行《全國統一安裝工程預算定額》第十一冊相應子目。
1、管道、設備筒體的除銹、刷油。
(1)管道、設備筒體的除銹、刷油工程量以表面積“m2”為單位計量
(2)通風空調部件和吊托支架的除銹、刷油工程量,以質量“kg”為單位計量。
(3)各種管件、閥門及設備上人孔、管口凸出部分的除銹、刷油已綜合考慮在定額內,不另行計算。
2、管道、設備筒體的防腐
(1)管道、設備筒體的防腐工程量以表面積“m2”為單位計算。
(2閥門、彎頭、法蘭的防腐工程量以表面積“m2”為單位計量
