XX機械車間
科聯節能環保空調系統工程
安
裝
設
計
方
案
長沙科聯環保科技有限公司
二0一一年三月
聯系電話：15675864757
聯 系 人： 莫龍輝
工程名稱 XX機械生產車間
設計編號 2011KL-HX0328-01
項目代碼 HX-001
本計算書內容為XX車間送新風、換氣計算。根據貴公司給予我單位的廠房平面圖及其//www.klhb/pro_bw.asp?classa=1&classb=1">通風換氣要求設計如下：
一、設計說明
設計說明：
1, 貴公司車間為機加工，焊接，打磨一體車間，車間焊接處溫度比較高，打磨處灰塵比較多，解決降溫與通風問題，
提供良好工作環境，提高員工工作效率。
2，此新風系統設計方案系參考甲方生產廠房，車間設備安裝定位圖進行設計.
,3,設計通風降溫系統由，//www.klhb/pro_bw.asp?classa=1&classb=1">降溫通風機組與//www.klhb/pro_bw.asp?classa=1&classb=3">負壓排風機組組成。設計如圖（HX-001）。
一、產品簡介
我們是通過把廠房內高溫的混合氣體換掉，每小時更換新鮮空氣30次以上（每2分鐘換氣一次），然后把//www.keliankeji/T_About.asp?BigClassID=29&SmallClassID=92">溫度迅速降下來。
該產品是通過水蒸發的原理降溫，即水從液態到氣態是需要吸收能量的原理來制冷的。
濕簾冷風機（環保空調）是國家高等院校研發的新型節能降溫設備。其產冷量大、價格低、耗電省、空氣新鮮、安裝方便、
運行可靠。可廣泛用于下列場所：紡織、制襪、制衣、注塑、橡膠、噴涂、絲印、玩具、電子、家電、鞋類、印刷、食品、
加工、漂染、洗衣房等有高溫的工廠車間。大中型商場、菜市場、候車室及大型戶內娛樂場所。有污染性氣體或氣濃味、
粉塵較大的場所。已安裝傳統空調，但鮮風量（或含氧量）不足的場所。
//www.keliankeji/T_About.asp?BigClassID=29&SmallClassID=92">結構與降溫原理
濕簾//www.klhb">冷風機（環保空調）是由表面積很大的特種紙質波紋蜂窩狀濕簾、高效//www.klhb">節能風機、水循環系統、浮球閥補水裝置、
機殼及電器元件等組成，其中心部分采用了瑞典的高科技產品CELDRK?。其降溫原理是：當風機運行時冷風機腔內產生負壓，
使機外空氣流進多孔濕潤的濕簾表面進入腔內，濕簾上的水在絕熱狀態下蒸發，帶走大量潛熱，迫使過簾空氣的干球溫度降至
接近于機外空氣的濕球溫度，即冷風機出口的干球溫度比室外干球溫度低5-12℃（干熱地區可達15℃）空氣愈干熱，其溫差
愈大，降溫效果越好。由于空氣始終是從室外引進室內，所以能保持室內空氣的新鮮；同時由于該機利用蒸發降溫原理。
因此，具有降溫和增濕雙重功能（相對濕度高10%左右），在紡織、針織等車間使用，不但能改善降溫增濕條件，而且還能
凈化空氣，減少針紡過程中的針耗和斷絲率，提高針紡織產品質量。
產品型號與施工清單
公司簡介
長沙科聯環保科技有限公司坐落于國家級長沙經濟技術開發區，是一家起點高，發展快，
集科研，生產，銷售于一體的高新技術企業，以“科技創新，聯合共贏”為企業宗旨，秉承“健康、舒適、節能、環保”的經營理念
貫徹落實“質量第一、服務第一、信譽第一”的服務理念。
我們致力于空氣、水、制冷、暖通等環境的調控，為大眾打造節能、舒適、健康環保的工作學習環境和家居生活環境，
為人工環境做最好的詮釋。
公司經營范圍覆蓋節能環保產品的大部分領域，是集環保產品研發銷售、//www.klhb">環保設備、電器產品制造銷售，//www.klhb">通風管道、空氣凈化、
加濕設備、//www.klhb">制冷暖通設備制造、安裝、環保科技咨詢服務等于一體的綜合性專業節能環保科技公司。
| 主設備 | 規格型號 | 單位 | 數量 | 單價 | 總價 |
| //www.keliankeji/T_About.asp?BigClassID=29&SmallClassID=92">科聯環保空調 | KL-18 | 臺 | 4 | | |
| 機組固定底座 | 加工 | 套 | 4 | | |
| //www.klhb/pro_bw.asp?classa=1&classb=1">負壓排風機 | 1480X1480X420 | 臺 | 2-3 | | |
| 風管/彎頭/變徑管 | 0 | 平米 | | | |
| 三通 | | 平米 | | | |
| 管道連接法蘭 | | 套 | | | |
| 管道吊桿 | 8mm螺桿 | 條 | | | |
| 管道固定件 | | | | | |
| 管道密封件 | | | | | |
| 打孔費 | | 個 | | | |
| 外墻孔防水處理 | 發泡膠密封 | 個 | | | |
| 電纜線 | 平方 | 米 | | | |
| 電控柜 | | 個 | | | |
| 電控開關 | | 個 | | | |
| 水暖件 | | | | | |
| Pvc線管 | | 根 | | | |
散流器 | 360*180雙聯可調 | 個 | | | |
機組安裝調試費 | | 臺 | | | |
管道安裝費 | | 米 | | | |
運費 | | | | | |
其它費用 | | | | | |
項目合計 | | | | | |
|
|
|
|
|
|
|

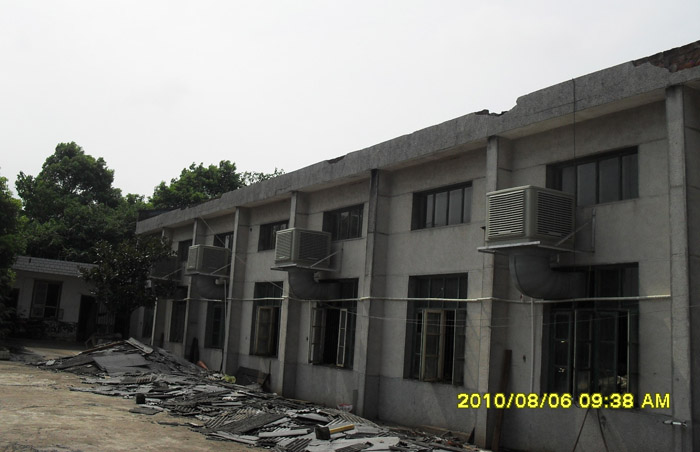

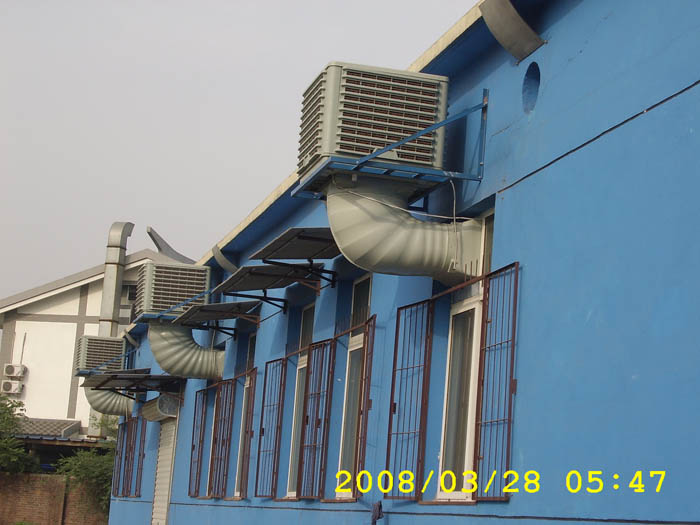

//www.klhb/pro_bw.asp?classa=1&classb=1">環保空調安裝效果如下圖：
服 務 承 諾
首先感謝貴公司對本公司的信任和支持，貴公司若需安裝科聯節能環保空調，本公司特作以下承諾：
1、我公司安裝人員應嚴格按照施工方案技術要求進行安裝，并同時接受貴公司主管部門的指導和監督；
2、主機免費保修二年，六年機身品質保證，若屬天災損壞或人為損壞，本公司應按最優惠的價格及時提供服務；
3、為了保證貴公司的科聯節能環保空調正常運行，本公司售后技術人員不定期到貴公司巡檢，發現問題，給予及時解決；
4、機組在運行中發生故障，本公司在接到電話后24小時內趕到貴公司，給予解決。
長沙科聯環保科技有限公司
