XX金屬顏料
（生產車間通風降溫方案）
2011.03.18
工程名稱 長沙XX金屬顏料有限公司
設計編號 2011KL-0312-03
設計施工單位 長沙科聯環保科技有限公司
項目代碼 AT-003
本設計說明為長沙XX金屬顏料有限公司//www.klhb">車間通風、降溫、換氣。根據我公司人員實地見習，及貴單位的意見及其要求，
我方秉承高質量，優服務，價合理的原則，設計如（附CAD圖AT-001,AT-002）：
一．設計說明
1， 工程概況：
需通風換氣的位于長沙市岳麓區-長沙XX金屬顏料有限公司生產車間，車間為鋼筋混泥土廠房32米*18米*6米=3456m³
2， 設計要求：
設計機組為18000風量/小時機組共4臺，其中第一車間一臺和第三車間三臺，與貴公司已有現成//www.klhb/pro_bw.asp?classa=1&classb=3">排風設備組成。達到車間正壓循環，
使車間熱量正壓外排，達到//www.klhb">通風、換氣、降溫的效果，給//www.klhb">生產降溫。

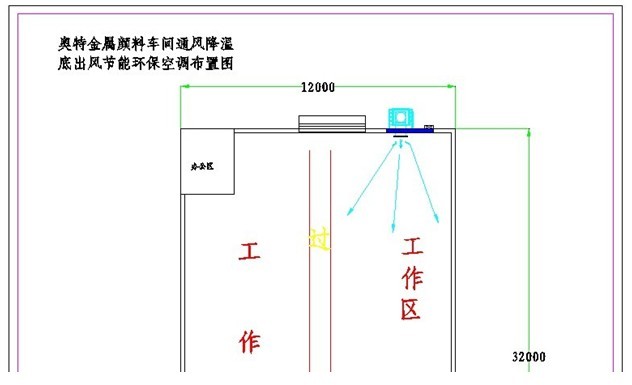

第一車間安裝示意圖：

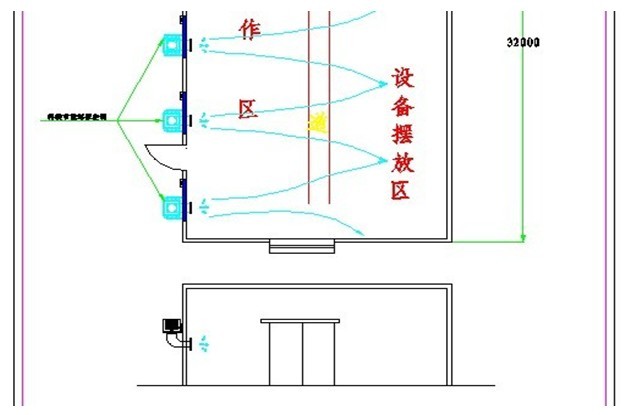

第三車間安裝示意圖：
3， 方案依據：
結合貴單位給予的建議，廠房結構，設備擺放等因素，結合我方//www.klhb/pro_bw.asp?classa=1&classb=3">廠房通風換氣工程設計施工經驗。

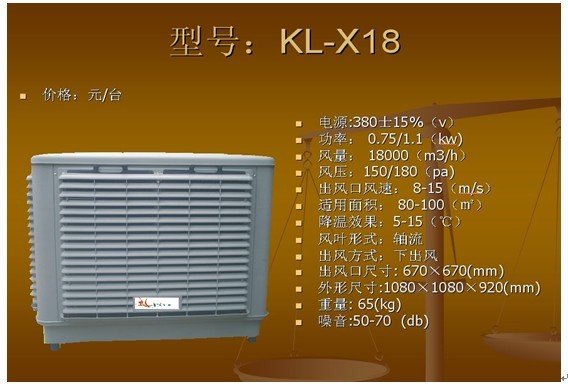

4， 產品參數
5，科聯//www.klhb/pro_bw.asp?classa=1&classb=1">節能環保空調特點：
低能耗，性能穩定，集通風，降溫，除塵于一體。多風向角度自動調節，整機可移動，因該機組是通風水的//www.klhb/pro_bw.asp?classa=1&classb=1">蒸發吸熱原理降溫，
當熱空氣，或有異味的氣體及有粉塵的空氣經過濕簾，過濾網及水的凈化從而使機組里面出來的風清涼干凈。從而達到凈化空氣的效果。
科聯//www.klhb/pro_bw.asp?classa=1&classb=1">節能環保空調適用范圍：
※ 紡織、機械、陶瓷、精細化工、冶金、玻璃、五金、皮革等制造業；
※ 電鍍、電子、制鞋、印染、塑料、制衣、印刷、包裝、食品等加工業；
※ 醫院、候診室、學校、候車室、超級商場、洗衣房；
※ 廚房、菜市場、大型娛樂中心、地下停車場、車站等公共場所；
※ 溫室、花卉、家禽、畜牧等種養殖場
空調最佳使用環境：
1, 環境溫度：18℃---45℃；
2，環境相對濕度：≤60%；
3, 大氣壓：86Kpa--106Kpa;
4, 供水需經軟化處理，供水溫度≤30℃，供水壓力：0.15-0.6Mpa;
5, 電壓偏差不超過額定電壓的±10%；
6，使用環境空氣質量應達到GB3096三級以上（含三級）標準；
7，無腐蝕性的環境；
相對降溫程度：影響降溫程度的因素有，安裝場地的通風情況，水源溫度，天氣溫度，與外界環境的相對濕度有關。
通常情況安裝科聯節能環保空調能為安裝場地相對外界溫度降溫5-12度。
例如室外溫度在35度時，室內溫度40度時，通過科聯空調制冷后，我們能做到28-30度。能降低12度左右。
具體降溫溫差強度取決于影響降溫強度的因素。
運行成本 功率1.1KW 耗水量15-25KG/小時。如機器按每天10小時電費按1.0元，水費按3.0元每噸計算，
即空調日運行成本1.1*10*1.0=11總運行成本約12元。
6，施工說明：
根據該廠房的特點及從經濟兩方面綜合考慮，新風主機設備為18000風量機組4臺。由于科聯節能環保空調的
風壓可達到 200 帕，可在室內形成正壓，將廠房里大量高溫異味空氣從打 開的門窗排往室外。空調安裝時保證足夠的高度，
在車間內部形成靜壓效 果，利用空氣對流原理，可以將廠房內大 量的高溫空氣排往室外，保證室內清新涼爽。
有效的避免因高溫引起工人 疲勞，大大提高工作效率,并可以在不需要制冷的季節實現送風,保證室內 空氣清新、潔凈。
創造一個舒適的工作、生活環境。
一、 主機安裝方式分為掛墻安裝和立地安裝，依據現場施工環境和貴公司對場地使用規劃設計確定。
二、 備注
1、安裝施工階段甲方需將水、電源接至每臺機組旁，均為獨立開關控制。如獨立供水則需提供水箱與循環泵。
我方可提供參數。如甲方無水電工人員，我方可提供，需我方作業的每臺機組加人工費150元，材料費另計。
2、如工程施工需開墻，我方指定位置與尺寸，開墻施工內墻美觀、水泥木工修補請由貴公司負責。
3、我方施工如需要貴單位的協助請給予配合。
7、采用科聯//klhb">節能環保空調與傳統空調比較
投資與性能方面的比較 |
項目 | 科聯節能環保空調 | 傳統柜式空調 |
需用臺數 | 4 | 10 |
總功率 | 4.4KW | 45-55KW |
運行成本（能源費1.0元/度） | 4.4元，包括水費約為5元 | 約為45-55元 |
總投資 | 約17200元 | 約60000元 |
空氣質量 | 空氣經過過濾，空氣質量非常好 | 交替送風模式，門窗需關閉，粉塵有害氣體得不到排除，空氣質量得不到改善，空氣質量差 |
舒 適 感 | 全新風，氧氣充足，舒適度好 | 空氣干燥，有設備車間缺氧，舒適度差 |
專用制冷劑使用 | 無(環保) | 有（不環保） |
降溫能力 | 好 | 很好（空間密封高度不超過3.5米） |
維護管理及費用 | 非常方便，維護費用低 | 不方便，維護費用高 |
壽 命 | 8-10年 | 5-6年 |
年折舊（元） | 約1720元 | 約10000元 |
8、產品型號與報價01
| 主設備 | 規格型號 | 單位 | 數量 | 單價 | 總價 |
| 科聯環保空調 | KL18-1.1kw | 臺 | 4 |
| |
| 調速器 | 1.1KW無極變頻調速器 | 臺 | 4 | | |
| 安裝支架 | 40*40角鋼焊接 | 套 | 4 | | |
| 彎頭風管 | PP工程塑料注塑成型 | 套 | 4 | |
|
| 電動出風咀 | 650*450 | 套 | 4 | |
|
| 打孔費 | 650*450 | 墻體開口甲方解決，窗戶開口乙方解決 | |
| 外墻孔防水處理 | 甲方處理，如需我方處理，每臺機組加收150元 | |
| 安裝調試 | | | | | |
運費 | | | | | |
稅金 |
| |
其它費用 | | | | | |
項目合計 | | | | |
|
|
|
|
|
|
|
|
產品型號與報價02
| 主設備 | 規格型號 | 單位 | 數量 | 單價 | 總價 |
| 科聯環保空調 | KL18-1.1kw | 臺 | 4 |
|
|
| 安裝支架 | 40*40角鋼焊接 | 套 | 4 | |
|
| 彎頭風管 | PP工程塑料注塑成型 | 套 | 4 | |
|
| 手動出風咀 | 650*450 | 套 | 4 | |
|
| 打孔費 | 650*450 | 墻體開口甲方解決，窗戶開口乙方解決 | |
| 外墻孔防水處理 | 甲方處理，如需我方處理，每臺機組加收150元 | |
| 安裝調試 | | | | |
|
運費 | | | | |
|
稅金 |
| |
其它費用 | | | | | |
項目合計 | | | | |
|
|
|
|
|
|
|
|
注：以上報價含設計，制作，安裝，調試費用，保修兩年。
配套工程以現金結算，簽定合同付40%預定金 ，貨到、工人進廠付40%，余款20%完工調試好之后付清。
9、服務承諾
1、在設備正式投入使用后，公司將建立定期回訪制度（分為電話回訪 和專人回訪），確保在設備出現故障前解決潛在問題。
2、設備專人負責制。設備安裝調試完畢后，我公司將進行電腦存檔管 理，并保證有專業人員隨時對其進行維修保養。
3、維修部門在接到用戶維修電話后，24 小時內維修人員到位，并及時 按要求排除故障。公司售后服務電話 24 小時為您提供優質可靠的服務。
4、本公司對所售產品免費保修兩年（有合同規定的按合同規定執行）、 終生維修。在保修期內，公司按規定免收維修及材料費用(用戶原因造成問 題除外)；
保修期外，公司按規定收取一定工本費用。
5、現場調試，在用戶水、電等外圍條件均已到位的情況下，我公司負 責對產品進行現場調試，使機組達到ᴰ佳運行狀態。
6、對于公司代理維修的產品，公司將按保修期外產品服務標準及收費 標準執行。
長沙科聯環保科技有限公司
網址：//www.keliankeji/">www.keliankeji
電話：82083836 82083837
傳真：89879257
空調降溫原理圖

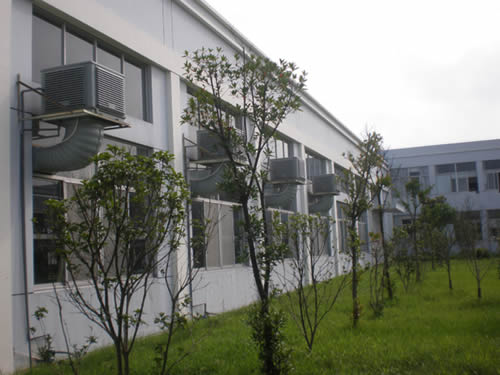

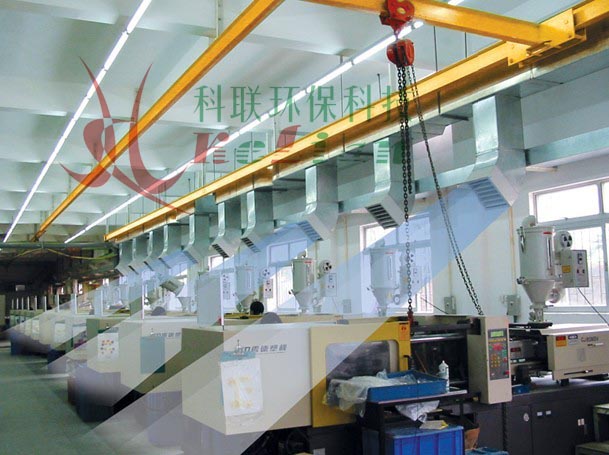

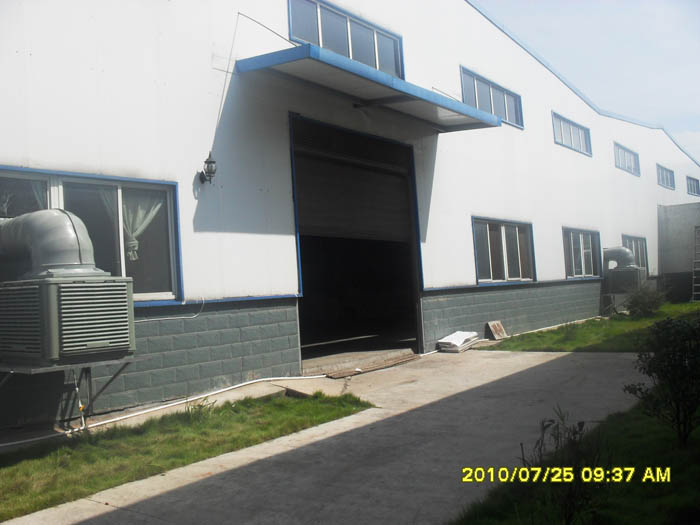

安裝效果圖：
